AI芯片的热度，正在沿着产业链向上游传导。
晶圆厂扩产首先带来设备需求，设备再向材料、零部件和精密加工提出更高要求。SEMI在2026年7月发布的年中预测显示，按OEM视角统计，全球半导体制造设备销售额预计从2026年的1659亿美元增至2028年的2295亿美元。先进逻辑、HBM相关存储、测试和先进封装，是这轮增长的重要需求来源。
设备越精密，里面的材料就越像一把“尺子”：受热时长度变化要小，受力后形状要稳，运动时还要尽快停稳。微晶硅铝及相关铝基复合材料，正是在这样的需求下被关注。
微晶硅铝，首先是一类材料思路
“微晶硅铝”不是一个像铝6061那样边界清晰的统一牌号。更准确地说，它代表一类材料思路：以铝为基础，通过增加硅相、引入碳化硅或细化内部组织，让材料同时拥有轻量、刚度、导热和受控热膨胀等特征。
立中集团在投资者关系活动记录中，将“微晶硅铝新材料”作为一个业务集合，包含硅铝合金、铝碳化硅复合材料、微晶铝合金和3D打印铝合金。
最常见的第一类，是Al-Si合金。铝是连续的金属基体，硅以合金相存在。硅含量提高后，材料的热膨胀和刚度会发生变化，因此可以用在芯片封装、光学结构和设备承载件等对尺寸稳定性有要求的地方。
第二类是AlSiC，也就是铝碳化硅复合材料。它把碳化硅陶瓷颗粒或预制体放入铝基体，获得更低的热膨胀和较高的导热、刚度。碳化硅是SiC化合物，不是元素硅，所以AlSiC和Al-Si合金属于两条不同的材料路线。
第三类是微晶铝合金。这里的“微晶”强调的是内部晶粒或组织尺度。材料学研究表明，快速凝固可以形成更细的晶粒和更均匀的组织，但晶粒大小、硅相颗粒形貌及其分布，是不同的组织指标。
第四类是3D打印铝合金。3D打印描述的是成形工艺，相关铝合金则是为增材制造设计或适配的材料体系。它可以与高硅铝产生交集，具体是否属于微晶硅铝仍要看材料成分和组织。
材料和结构件，差别在“最后一公里”
普通读者容易把“材料”和“结构件”混为一谈。
材料可能是一块合金锭、一块复合坯料、一张板材，或者一批粉末。结构件则是材料进入设备前经历精密加工后的结果。它通常还要经过热处理、车铣磨削、表面处理、清洗、检测和装配，最终承担支撑、定位、传力、散热或安装任务。
设备基座、支撑架、运动平台、晶圆承载盘和封装壳体，都是结构件或结构功能部件。它们的性能取决于三件事：材料本身、零件形状和加工质量。
一块热膨胀系数合适的材料，如果加工后残余应力没有释放，仍然可能在使用中变形;一块导热率很高的坯料，如果表面洁净度达不到设备要求，也无法进入关键腔体。因此，材料企业和零部件企业的价值并不相同。
前者解决成分、组织和批次稳定性，后者解决尺寸公差、表面质量、涂层、洁净度和装机可靠性。设备厂商再把这些零件集成为完整设备，晶圆厂则在实际工艺中检验它们的表现。
微晶硅铝在产业链的什么位置
把一块材料送进晶圆厂，中间要经过好几道“接力”。从原料到芯片，链条大致经过以下环节：

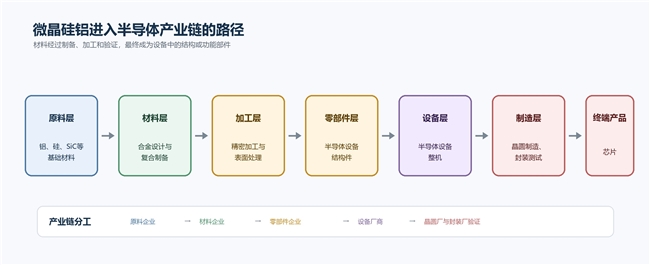

微晶硅铝进入半导体产业链的路径
这条链条中，每一环对应的产品形态并不相同。上游可能交付铝锭、硅铝合金坯料、SiC增强体或金属粉末;材料企业进一步控制成分、组织和批次一致性;零部件企业再把坯料加工成基座、支撑架、运动平台、光学结构件、封装壳体或散热部件。材料从“能制备”走到“能装机”，中间还要经过尺寸检测、表面处理、清洗和客户验证。
原料层：先把“铝”和“增强相”准备好
最上游是铝、硅以及碳化硅等基础材料。铝可以来自氧化铝、电解铝和铝合金生产体系，中国铝业2025年年报把铝土矿、氧化铝、原铝和铝合金列为主要产品或原料环节。硅和SiC则要根据材料路线分别准备。做Al-Si合金时，硅以合金相进入铝基体;做AlSiC时，SiC通常以颗粒或预制体形式加入。
这里容易出现一个误区。天岳先进的主业是碳化硅衬底，服务于碳化硅半导体器件;AlSiC里的碳化硅则是铝基复合材料的增强相。两者都用到SiC，但产品形态、工艺和下游用途不同，SiC衬底企业与AlSiC材料供应商属于两类角色。
材料层：把原料变成可以加工的坯料
材料企业要做的是配方、熔炼或复合制备，以及晶粒、硅相和孔隙等组织控制。在Al-Si路线中，企业可能采用熔炼、快速凝固、喷射沉积或粉末冶金;在AlSiC路线中，则可能采用粉末工艺，或者先制备SiC预制体，再进行金属浸渗。立中集团披露的微晶硅铝新材料包括硅铝合金、AlSiC、微晶铝合金和3D打印铝合金，公司的改扩建项目还将“微晶硅铝复合新材料及精密器件”放在同一项目名称中。材料企业交付的通常是锭材、板材、坯料或粉末，距离设备里的成品零件还有一段加工过程。
零部件层：把坯料做成设备能装上的部件
材料进入零部件厂后，会经历切削、磨削、热处理、焊接、表面处理、清洗和检测。富创精密年报披露的产品包括机械及机电零组件、气体传输系统，流程覆盖精密制造、表面处理、焊接和系统集成。珂玛科技、先锋精科等企业的公开文件则将半导体设备结构部件、工艺部件列为产品类别。它们解决的是尺寸公差、平面度、表面粗糙度、涂层和洁净度等问题。
材料和零件不是同一件事。材料企业把一批坯料的成分和组织做得稳定，零部件企业再把它加工成具体的基座、支撑件、运动平台、腔体部件或散热件。材料牌号相同，若加工应力、表面处理或清洗方式不同，装机后的表现也可能不同。
设备层：把成百上千个部件组合成工艺系统
设备厂商负责整机设计、工艺模块集成和现场服务。北方华创2025年年报将半导体装备、真空新能源装备和精密元器件列为业务板块;中微公司主要产品覆盖刻蚀设备和薄膜沉积设备等前道装备。对这类企业来说，结构件只是整机的一部分，但它会影响运动精度、温度控制、真空洁净和维护周期。设备厂商通常会根据工艺要求指定材料牌号、加工精度和表面处理方案，再组织零部件导入。
晶圆制造和封装层：验证部件能否长期工作
在量产场景中，晶圆厂是设备的最终使用者。中芯国际年报显示，公司向客户提供8英寸和12英寸晶圆代工与技术服务。晶圆厂会在实际工艺中检验设备的稳定性、良率和维护表现。芯片完成前道制造后，还要进入封装测试，长电科技2025年年报披露了2.5D/3D封装等先进封装布局。封装设备、散热部件和芯片外部壳体，对热膨胀匹配和导热能力同样有要求。
因此，微晶硅铝的价值传导有一条清晰路径：上游原料决定材料能否做出来，材料企业决定坯料是否稳定，零部件企业决定部件能否加工和清洁，设备厂商决定它能否融入整机，晶圆厂和封装厂则用产线数据检验它能否长期工作。任何一环出现波动，材料需求都可能停留在送样或验证阶段。
产业链上的公司，可以按所处环节来理解。上游材料端，有研复材(688811)与立中集团处于相近位置——两家均以铝基/硅铝复合材料为技术底座，面向半导体封装壳体、设备精密结构件和电子热管理部件供货。有研复材2025年年报与公开投资者交流记录显示，其硅铝复合材料已应用于雷达T/R组件基板与芯片封装壳体，自主研发的石墨铝复合材料热导率达600–900 W/(m·K)，已批量进入AI服务器散热供应链，并在航空航天级铝基复合材料领域实现进口替代，2025年营业收入约5.74亿元。
对比来看，立中集团的微晶硅铝业务目前处于从材料研发向精密器件延伸的早期阶段，2025年在半导体设备等领域实现营业收入774.45万元，并通过可转债募投项目新增85吨产能，向“材料+结构件”双线推进。两者的共同点在于，都试图将铝基复合材料的低膨胀、高导热和高刚度特性，转化为半导体设备与封装环节可直接装机的结构件;差异在于产业化节奏和下游验证深度。
再往下游，富创精密(688409)、珂玛科技和先锋精科更接近设备零部件环节;北方华创(002371)、中微公司(688012)属于设备整机;中芯国际(688981)代表晶圆制造，长电科技(600584)代表封装测试。此外，有研硅(688432)位于更上游的半导体硅材料环节(硅抛光片、刻蚀设备用硅材料)，与铝基复合材料属于不同的材料路线;有研新材(600206)覆盖高纯金属、稀土和薄膜材料等领域;有研粉材则在金属粉末和3D打印粉体材料方面，与立中集团的3D打印铝合金粉末存在品类交集。
半导体设备为什么需要“不容易变形”的材料
半导体设备最棘手的地方，常常来自持续存在的微小变化，而非肉眼可见的大故障。
以光刻设备为例，ASML公开资料显示，晶圆台最高可承受约7g加速度，同时要控制振动和发热，并实现晶圆与掩模在纳米、纳秒尺度上的同步。设备运动时，零件既要轻，又要足够刚;温度变化时，零件还要尽量保持原有尺寸。
低热膨胀解决的是“尺子变长”的问题。高刚度解决的是“支架弯曲”的问题。低密度可以降低高速运动部件的惯性，高导热则有助于把局部热量摊开，减少热点造成的温差变形。
这些性能之间往往需要平衡。硅相增加，可能改善热膨胀和刚度，却也会让材料更硬、更脆、更难加工;SiC比例提高，可以改善热性能和刚度，但加工难度与成本也会随之变化。
Sandvik公开的Osprey CE13F是一种Al-42 wt% Si受控膨胀合金，密度2.55克/立方厘米，热膨胀系数12.2 ppm/℃，热导率145 W/(m·K)，弹性模量101.9 GPa。这组数据可以看出，材料设计追求的不是单项指标最高，而是在重量、热、力和加工之间找到合适组合。
哪些部件最能体现它的价值
设备基座和支撑架，承担的是“骨架”功能。它们托住腔体、光学系统或运动机构，对刚度、热稳定和长期尺寸保持都有要求。立中集团披露，其硅铝合金和AlSiC已用于基座、支撑架等精密零件制造。
高速运动设备和线焊设备，则更看重轻量与刚度的组合。Sandvik将受控膨胀硅铝产品用于线焊等快速运动设备结构件，说明这类材料已经形成具体商业产品。
卡盘需要单独理解。它负责吸持、展平和冷却晶圆，直接接触晶圆的功能陶瓷常见氧化铝或氮化铝。金属材料更多可能出现在卡盘背板、承载结构、冷却结构或其他配套部件中。立中集团披露相关材料用于“静电卡盘等精密零部件制造”。
在光学设备中，镜片座、光学平台和壳体要尽量保持光轴位置。受控膨胀硅铝兼顾轻量和尺寸稳定，因而被Sandvik列入镜片座、光学壳体等产品应用。
电子封装是另一条重要路线。芯片封装壳体、载板和散热盖要把热量导出，同时尽量匹配芯片、陶瓷基板等相邻材料的热膨胀。Denka公开的AlSiC产品用于CPU封装散热盖以及半导体、显示面板制造设备部件;相关学术综述也将高硅铝用于载板、散热器和电子封装。
技术壁垒为什么集中在“稳定交付”
微晶硅铝的门槛，在于把实验室样品的性能稳定复制到不同炉次、不同尺寸和不同加工批次。
配方和组织控制是首道门槛。硅或SiC的比例变化，会改变热膨胀、刚度、导热和加工特性;坯料中心与边缘的组织差异，也可能让同一零件不同位置出现不同表现。
精密加工构成另一道门槛。高硅相和SiC会增加刀具磨损，零件还要同时满足平面度、表面粗糙度、边缘完整性、洁净度和涂层要求。材料合格，距离结构件合格仍有一段路。
客户验证是最后一道门槛。材料试样要经过热循环、力学、尺寸、表面和洁净度测试，再进入部件装机和工艺适配。富创精密2025年年报中，同时出现“通过客户验证”“小批量生产”和“规模化生产”等不同阶段，设备零部件的导入因此呈现出分层推进的特点。
SEMI的零部件标准工作还特别关注颗粒和表面污染，因为关键腔体部件带入的颗粒会影响晶圆良率和可靠性。对供应商而言，客户最终关注的是材料参数背后的可重复工艺、检测记录和交付能力。
市场需求从哪里来
微晶硅铝的市场空间，与半导体设备总市场不是同一统计口径。更合适的看法，是把它放在几个下游需求载体中观察。
SEMI预计，2026年晶圆厂设备、测试设备、组装与封装设备销售额分别为1439亿、153亿和67亿美元。弗若斯特沙利文则估计，2025年中国半导体设备零部件广义市场收入超过1900亿元，涵盖机械、气液真空、机电、光学、电气和仪器仪表等品类。
SEMI统计的2025年全球半导体材料市场为732亿美元，其中晶圆制造材料458亿美元、封装材料274亿美元。360iResearch在2026年6月发布的商业报告估计，全球广义半导体用铝合金市场规模将由2025年的39.1亿美元增至2032年的74.8亿美元，预测期为2026年至2032年。
这些数字分别对应设备整机、设备零部件和广义材料市场。公开资料尚未形成一个口径统一的“微晶硅铝独立市场”统计，产业机会更适合从设备精度提升、先进封装热管理、光学结构、航天电子和高端装备轻量化等需求中观察。
AI带来的先进逻辑、HBM和先进封装扩产，为设备及其零部件提供了需求背景。TrendForce在2026年4月提到，3nm至2nm晶圆与2.5D/3D先进封装的产能约束，正在向设备、基板、材料和关键部件传导。需求落到某个材料牌号，还需要经过设计选型、精密加工、客户验证和持续交付。
立中集团处在什么阶段
立中集团提供了一个观察国内产业化进度的样本。
公司披露，微晶硅铝新材料业务于2025年在半导体设备、光学、电子封装和3D打印等领域实现小批量应用，相关业务收入为774.45万元。2026年7月披露的投资者关系活动记录显示，公司相关产品已实现小批量商业化供货，并通过国内半导体、光学、粉末冶金等领域客户的验证与认证。
7月21日，公司进一步披露，微晶硅铝复合新材料及精密器件已完成国内多家相关领域客户认证，市场订单与产销量同步提升。与此同时，公司拟通过改扩建项目新增年产85吨微晶硅铝复合新材料产品外销产能，原有产品外销产能为15吨。
这些信息勾勒出一条较清晰的产业化路径：从材料研发，到精密器件应用，再到客户认证和小批量供货，企业正在把材料能力向结构件和更高附加值产品延伸。
结语
微晶硅铝的产业意义，在于它连接了材料和设备两条产业链。
材料企业要解决的是成分、组织和批次稳定;精密零部件企业要解决的是加工、洁净度和装配;设备厂商要把这些零件放进复杂工艺中，晶圆厂再用良率、稳定性和运行效率检验结果。
当AI、先进制程和先进封装持续提高设备要求时，轻量、刚度、导热和尺寸稳定的组合，仍会为硅铝合金、AlSiC及相关铝基复合材料带来新的应用机会。产业空间最终取决于材料能否从“做得出来”，走到“加工得好、验证通过、稳定交付”。
